Elliptisches Rohrgitter zur Montage in klappbarer Ausführung an Kanalausläufen mit schrägem Profil (Böschungsstück).
Das Rohrgitter wird in Serie und für Nennweiten von DN300 bis DN1500 hergestellt. Als Werkstoff steht verzinkter Stahl, korrosionsbeständiger oder säurebeständiger Edelstahl zur Wahl. (Wst. 1.4301 oder 1.4571)
| Rohrgitter - Form | Ellipse |
|---|---|
| Rohrgitter - Montageart | klappbar |
| Rohrgitter - Verwendung | Böschungsstück |
| Rohrgitter - Rohrdetails | (Stahl-) Betonrohr |

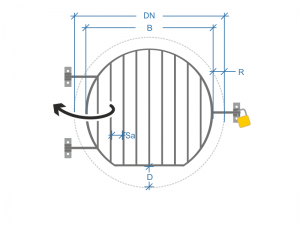

| Nennweite DN | Gitterbreite B | Randabstand R | Stabanzahl # | Stababstand Sa | Artikelnr.: Stahl, verzinkt | Artikelnr.: Edelstahl, 1.4301 | Artikelnr.: Edelstahl, 1.4571 |
|---|---|---|---|---|---|---|---|
| 300 | 200 | 50 | 1 | 93 | 030VEK | 030KEK | 030SEK |
| 400 | 245 | 75 | 1 | 115 | 040VEK | 040KEK | 040SEK |
| 500 | 300 | 100 | 2 | 93 | 050VEK | 050KEK | 050SEK |
| 600 | 400 | 100 | 3 | 90 | 060VEK | 060KEK | 060SEK |
| 700 | 500 | 100 | 3 | 115 | 070VEK | 070KEK | 070SEK |
| 800 | 600 | 100 | 4 | 110 | 080VEK | 080KEK | 080SEK |
| 900 | 700 | 100 | 5 | 107 | 090VEK | 090KEK | 090SEK |
| 1000 | 800 | 100 | 6 | 105 | 100VEK | 100KEK | 100SEK |
| 1100 | 900 | 100 | 7 | 103 | 110VEK | 110KEK | 110SEK |
| 1200 | 1000 | 100 | 7 | 116 | 120VEK | 120KEK | 120SEK |
| 1300 | 1100 | 100 | 8 | 111 | 130VEK | 130KEK | 130SEK |
| 1400 | 1200 | 100 | 9 | 109 | 140VEK | 140KEK | 140SEK |
| 1500 | 1300 | 100 | 10 | 107 | 150VEK | 150KEK | 150SEK |
Alle Maße in mm.
___ Stück
Rohrgitter in Ellipsenform aus Stahl (feuerverzinkt) in klappbarer Ausführung, für ein Böschungsstück DN___ mit einer Neigung von 1:___ und zur Montage auf die Rohrwandung oder eine Umpflasterung mittels Scharnieren.
Gitter bestehend aus einem Ring und senkrechten Stäben aus Flachstahl, unter max. 120 mm Abstand untereinander und zum Auslaufstück. Vorgerichtet für ein optionales Vorhängeschloss.
Bauteil unter Schutzgas geschweißt und im Vollbad feuerverzinkt. Befestigungsmittel aus korrosionsbeständigem Edelstahl.
Artikel-Nr.: ___VEK
Hersteller: Stahlbau Kurt Klatetzki GmbH & Co. KG (www.KLAT-System.de)
Am Stadtwald 4, 58739 Wickede (Ruhr), Tel.: 02377 9143-0 Fax: -43
o. glw.
___ Stück
Rohrgitter in Ellipsenform aus Edelstahl (Werkstoff Nr. 1.4301) in klappbarer Ausführung, für ein Böschungsstück DN___ mit einer Neigung von 1:___ und zur Montage auf die Rohrwandung oder eine Umpflasterung mittels Scharnieren.
Gitter bestehend aus einem Ring und senkrechten Stäben aus Flachstahl, unter max. 120 mm Abstand untereinander und zum Auslaufstück. Vorgerichtet für ein optionales Vorhängeschloss.
Bauteil unter Schutzgas geschweißt, im Vollbad gebeizt und passiviert. Befestigungsmittel aus korrosionsbeständigem Edelstahl.
Artikel-Nr.: ___KEK
Hersteller: Stahlbau Kurt Klatetzki GmbH & Co. KG (www.KLAT-System.de)
Am Stadtwald 4, 58739 Wickede (Ruhr), Tel.: 02377 9143-0 Fax: -43
o. glw.
___ Stück
Rohrgitter in Ellipsenform aus Edelstahl (Werkstoff Nr. 1.4571) in klappbarer Ausführung, für ein Böschungsstück DN___ mit einer Neigung von 1:___ und zur Montage auf die Rohrwandung oder eine Umpflasterung mittels Scharnieren.
Gitter bestehend aus einem Ring und senkrechten Stäben aus Flachstahl, unter max. 120 mm Abstand untereinander und zum Auslaufstück. Vorgerichtet für ein optionales Vorhängeschloss.
Bauteil unter Schutzgas geschweißt, im Vollbad gebeizt und passiviert. Befestigungsmittel aus säurebeständigem Edelstahl.
Artikel-Nr.: ___SEK
Hersteller: Stahlbau Kurt Klatetzki GmbH & Co. KG (www.KLAT-System.de)
Am Stadtwald 4, 58739 Wickede (Ruhr), Tel.: 02377 9143-0 Fax: -43
o. glw.
Für die Festmontage mittels Laschen werden diese an den Rahmen des Gitters geschweißt. Die Länge der Laschen richtet sich nach Ihrem Bedarf und wird vorab oder nach Ihrer Bestellung geklärt. Die Anzahl der Befestigungslaschen orientiert sich an der Gittergröße und dessen Gewicht. So ergibt sich eine möglichst einfache und dennoch feste Anbringung.
Rohrgitter in Omegaform mit freiem Sohldurchlass zur Festmontage an Kanalausläufen mit schrägem Profil (Böschungsstück).
Das Rohrgitter wird in Serie und für Nennweiten von DN300 bis DN1500 hergestellt. Als Werkstoff steht verzinkter Stahl, korrosionsbeständiger oder säurebeständiger Edelstahl zur Wahl. (Wst. 1.4301 oder 1.4571)
Rohrgitter in runder Form zur Festmontage an Kanalausläufen mit senkrechtem Abschluss.
Das Rohrgitter wird in Serie und für Nennweiten von DN300 bis DN1500 hergestellt. Als Werkstoff steht verzinkter Stahl, korrosionsbeständiger oder säurebeständiger Edelstahl zur Wahl. (Wst. 1.4301 oder 1.4571)
Rohrgitter in runder Form zur Befestigung mittels Einklemmen im Kanalrohr.
Das Rohrgitter wird in Serie und für Nennweiten von DN200 bis DN500 hergestellt. Als Werkstoff steht verzinkter Stahl, korrosionsbeständiger oder säurebeständiger Edelstahl zur Wahl. (Wst. 1.4301 oder 1.4571)
Der Rahmen des Gitters besteht in der Regel aus einem Stück geschweißtem Rohr, in das zusätzlich Rundstäbe eingeschweißt werden. Die Wahl in Breite und Stärke richtet sich nach statischen Erfordernissen. Bei Rohrquerschnitten > DN500 wird die Montage mittels Winkeln im Rohr empfohlen.
Rohrgitter in Omegaform zur Montage in aufklappbarer Ausführung an Kanalausläufen mit senkrechtem Abschluss.
Das Rohrgitter wird in Serie und für Nennweiten von DN300 bis DN1500 hergestellt. Als Werkstoff steht verzinkter Stahl, korrosionsbeständiger oder säurebeständiger Edelstahl zur Wahl. (Wst. 1.4301 oder 1.4571)
